Ölaustritt

Was ist ein Ölaustritt?

Ölaustritte werden durch eine Vielzahl von Faktoren verursacht, die ihren Ursprung oftmals beim inkorrekten Druck innerhalb des Verdichter- und Turbinengehäuses haben. Ölaustritte können zu einer katastrophalen Beschädigung der Lagersysteme führen und innerhalb nur weniger Sekunden nach Betriebsstart des Turboladers auftreten.
Wenn der Turbolader korrekt installiert ist, sollte er KEIN Öl verlieren, jedoch, gibt es Fälle in denen Ölaustritte auftreten können. Im Folgenden werden einige Hauptursachen und Anzeichen für Ölaustritt aufgeführt.

Example of correct pressures

Oil leaks - turbo - bad examples

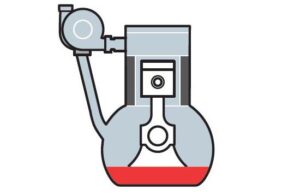

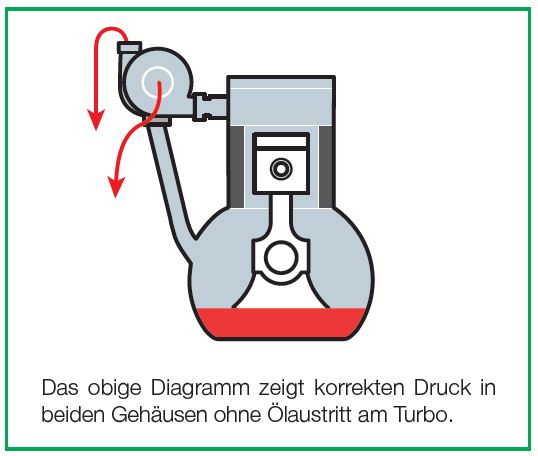

Das obige Diagramm zeigt korrekten Druck in beiden Gehäusen ohne Ölaustritt am Turbo.

Downloads

oil-leaks

Oil Leak

BITTE BEACHTEN SIE – Ein Ölaustritt kann zudem auftreten, wenn die Motoren im Leerlauf laufen. Der Druck innerhalb der Gehäuse ist niedriger, was wiederum zur Entstehung eines Vakuums führen kann, wodurch das Öl in das Turbinengehäuse austritt. Sobald der Motor mit normaler Geschwindigkeit läuft, wird der Druck wiederhergestellt und das Öl tritt nicht weiter aus.

Gründe für Ölaustritt

Verdichterseite

Altteile von schlechter Qualität

Ansaugschlauchspaltung

Inkorrekte Anbringung des Ansaugschlauchs/-leitung

Blockierungen des Luftansaugschlauchs/-leitung

Blockierungen des Luftansaugfilters

Anbringung des falschen Turboladers

Inkorrekter Druck auf der Verdichterseite

Im Laufe der Zeit verdreckter Luftfilter auf Grund natürlicher
Ansammlung

Beschädigtes oder gerissenes Verdichtergehäuse

Blockierungen im Abgassystem

Beide Seiten

Altteile von schlechter Qualität

Wiederverwendete Ölablaufleitungen

Übermäßiger Kurbelgehäusedruck (Blow-By von verschlissenen Kolbenringen/Bohrungen)

Übermäßig hoher Öldruck

Materieller Schaden der sich drehenden Teile des Turbos und überhöhtes Lagerspiel
(möglicherweise auf Grund anderer Fehlerzustände)

Das Anbringen eines inkorrekten Turboladers verursachte Druck im Kurbelgehäuse

Überfüllung des Öls

Gebrauch eines Silikondichtungsmittels /inkorrekter Dichtung

Verdrehte, verbogene oder verhakte Ölablaufleitung

Kohleablagerung (Koks) im Lagergehäuse durch wiederholte Abschaltung des Motors, bevor er ausreichend abkühlen konnte

Turbinenseite

Altteile von schlechter Qualität

Verzerrter Abgasflansch

Risse im Turbinengehäuse, manchmal nur zu sehen wenn es heiß ist.

Inkorrekte Dichtung/ Dichtung von schlechter Qualität

Anbringung des falschen Turboladers

Lecks im Abgassystem. Inkorrekter Druck auf der
Turbinenseite

Zusammengefallener Turbinen-
kolbenring auf Grund von exzessiver Abgastemperatur

Beispiele wie Ölaustritte auftreten können:

Oil leaks - turbo - bad examples

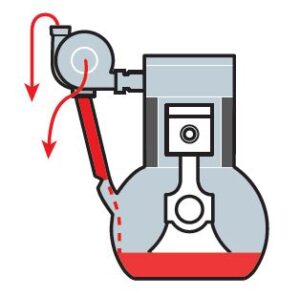

Ein Knick, Krümmung, Verdrehung oder Teilblockierung der Ölablaufleitung verursachen Druckaufbau im Lagergehäuse, welcher Austritte auf Turbinen- und Verdichterseite verursacht.

Oil lead - turbo - bad example

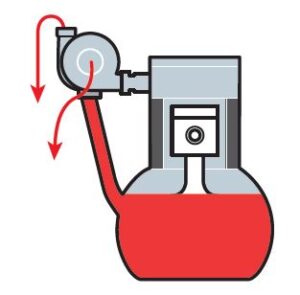

Wenn der Ölstand zu hoch ist, kann das Öl nicht abfließen und verursacht Öldruck im Lagergehäuse. Dies verursacht Ölaustritte auf Turbinen- und Verdichterseite.

Oil leaks - turbo - bad examples

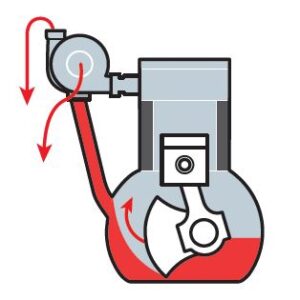

Wenn der Ölstand höher als vom Hersteller angegeben ist, fließt das Öl durch die Bewegung der Kurbel wieder zurück in die Ölablaufleitung und verhindert den Ablauf. Dies verursacht Austritte auf Turbinen- und Verdichterseite.

Oil leaks - turbo - bad examples

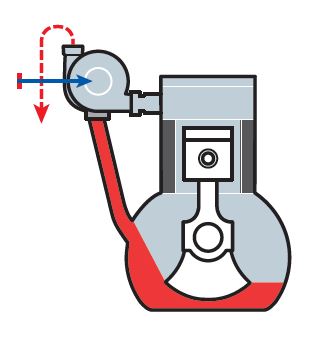

Wenn es auf der Verdichter- oder Turbinenseite zu Druckverlust oder Druckaufbau kommt, verursacht dies Ölaustritte entweder auf der Turbinen- oder der Verdichterseite.

Oil leaks - turbo - bad examples

Kolbenring-Blow-By und Kurbelgehäuse-Blow-By haben dieselbe Auswirkung: sie erhöhen den Druck im Kurbelgehäuse. Dies
beeinträchtigt den korrekten Ölfluss zum Turbo und stellt eine Behinderung zur Ölzulaufleitung dar. Dies führt dazu, dass der Turbo auf der Turbinen- oder Verdichterseite Öl verliert.

BITTE BEACHTEN SIE – Ölaustritte können in VSR- (Hochgeschwindigkeits-) Auswuchtmaschinen entstehen, wenn der für die Erzeugung einer Dichtung erforderliche Umgebungsdruck nicht besteht, da keine Gehäuse verwendet werden. Dies kann dann dazu führen, dass Öl auf der Verdichterseite und der Turbinenseite verdrängt wird, wodurch der Eindruck eines Lecks entsteht. Jedoch ist das Auftreten ebendieses sehr unwahrscheinlich, wenn der Ersatzturbo auf den Motor montiert wird.

Vermeiden zukünftiger Ölaustritte

  • Stellen Sie sicher, dass das Luftabzug- und das Ölablaufsystem keine Blockierungen oder Einschränkungen haben
  • Überprüfen Sie das Abgassystem, um sicherzustellen, dass es keine Lecks gibt
  • erwenden Sie kein Silikon an Öldichtungen, da sich dieses leicht ablösen und Ölkanäle verstopfen kann
  • Stellen Sie sicher, dass der DPF (Dieselrußpartikelfilter) und der Abgaskatalysator keine Blockierungen haben
  • Benutzen Sie die korrekten Dichtungen und O-Ringe
  • Benutzen Sie die Turbinen- und Verdichtergehäuse mit korrektem Standard
  • Überprüfen Sie korrekte Ölstände und den Druck
